Оценка технического состояния участка перекрытия (пола) цокольного этажа здания по адресу: г. Ставрополь, ул. Ленина, 244.
Оценка технического состояния участка перекрытия (пола) цокольного этажа здания по адресу: г. Ставрополь, ул. Ленина, 244.
Заказчик - ПАО Вымпелком.

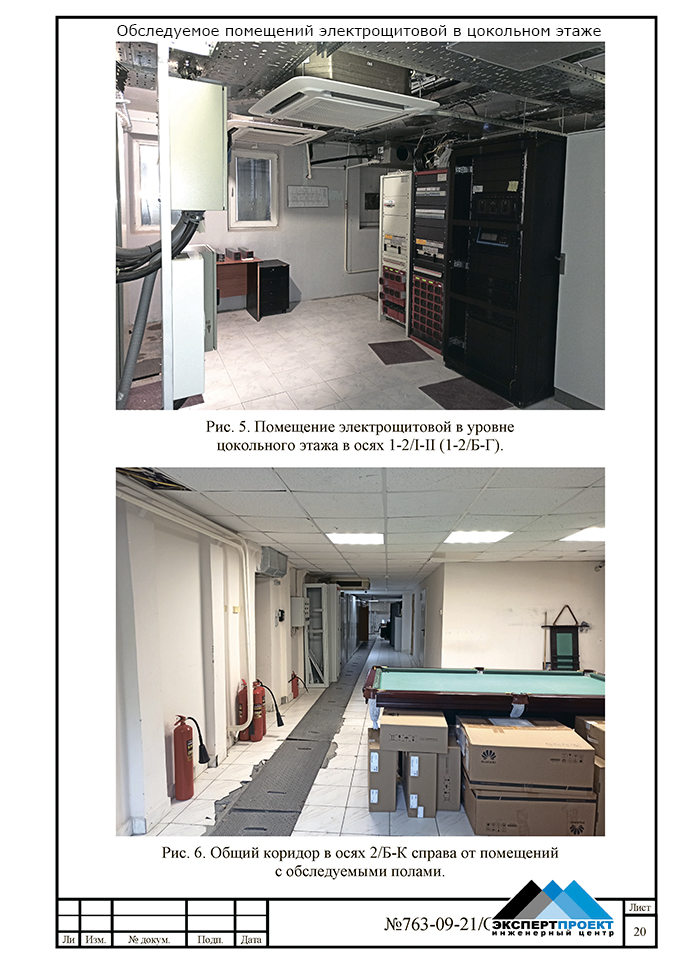

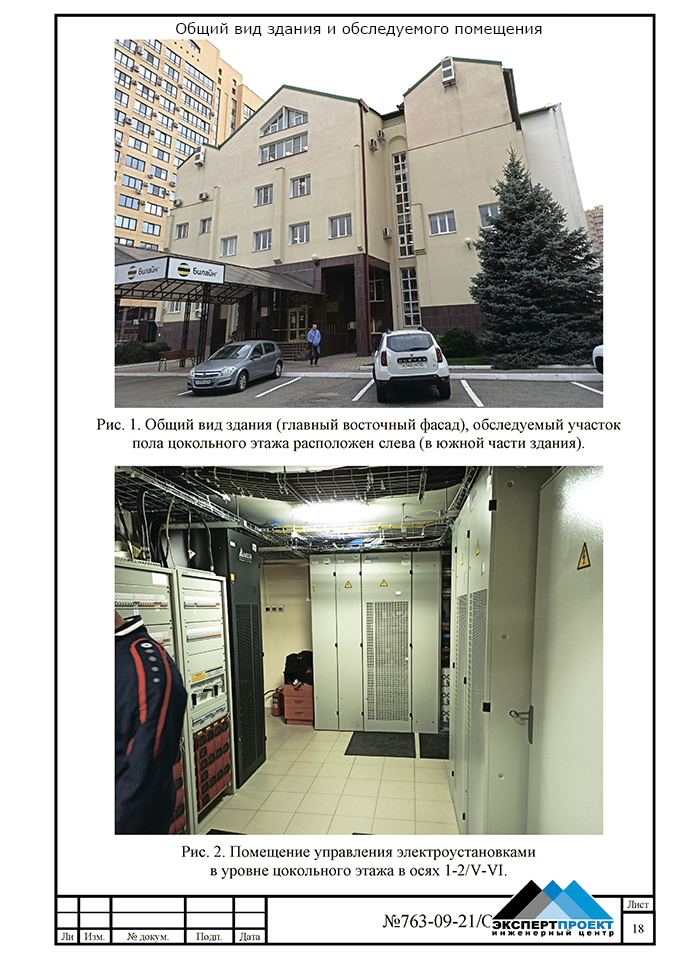

Главные разбивочные оси здания назначены согласно предоставленной Заказчиком документации, второстепенные - условно. Административное здание, в котором расположена обследуемая плита пола, представляет собой отдельностоящее пятиэтажное нежилое строение сложной формы в плане с цокольным этажом. Центральный вход в административное здание с крыльцом и навесом расположен со восточной стороны. Высота внутренних помещений в уровне цокольного этажа здания в осях 1-2/Б-К составляет 2450-2500мм от чистого пола до плит перекрытия над подвалом.

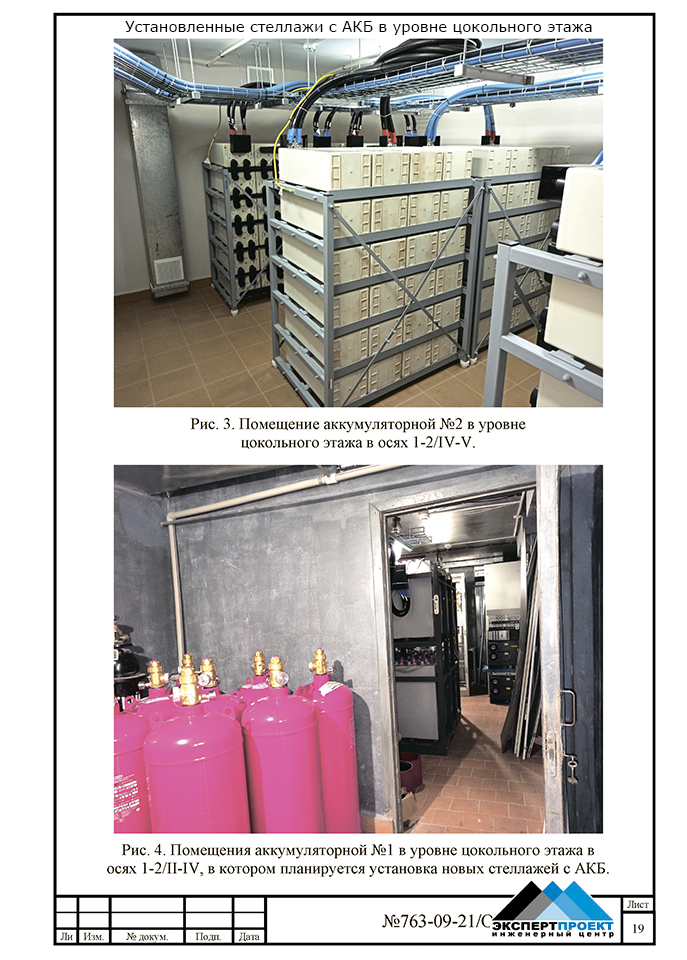

На момент проведения обследования помещения с обследуемыми полами эксплуатировались по прямому назначению для нужд системы бесперебойного электропитания. Заказчиком планируется разместить дополнительное оборудование в помещении в уровне цокольного этажа в осях 1-2/Г-Е в виде стеллажей в общем количестве 48шт. с аккумуляторными батареями АКБ. Максимальная масса каждого стеллажа предусмотрена 1,0т. Стеллажи предполагается размещать группами (блоками, секциями) по 12шт. в 4 ряда вдоль буквенных осей с выдержкой минимального расстояния от стены и между рядами 800мм для прохода между ними, монтажа и обслуживания оборудования. Принципиально каждая аккумуляторная группа (блок, секция) состоит из 2 рядов стеллажей с АБК по 6шт. (суммарно 12шт.). Габаритные размеры одного металлического стеллажа составляют 400×600мм, размеры группового блока - 800×3600мм, соответственно. Стеллажи с аккумуляторными батареями являются оборудованием с наибольшей нагрузкой на пол цокольного этажа в обследуемом объеме. Для размещения нового оборудования системы бесперебойного электропитания с аккумуляторными стеллажами планируется демонтировать существующие оборудование из помещений в осях 1-2/Г-Е. Также, планируется демонтировать ненесущие ограждающие кирпичные перегородки в осях 1-2/Г-Е (в уловных осях 1-2/II-III) для объединения существующих отдельных помещений и формирования единого зала в осях 1-2/Б-Е (1-2/I-IV). Плита пола цокольного (-1) этажа, на которую планируется устройство дополнительного оборудования, выполнена монолитной железобетонной, опертой на грунтовое основание.
По данным технического заключения №58.1-12-2020 ОГ, выполненного ООО «ГЕОПОЛИМЕРНЫЕ ТЕХНОЛОГИИ» по результатам динамического зондирования грунтов основания под монолитными бетонными полами цокольного этажа в пределах помещения аккумуляторной №1 в осях 1-2/Г-Е (скважина №1 от 03.12.2020г., глубина зондирования 3,9м) определено, что грунты основания полов однородные, преимущественно в мягкопластичном состоянии, среднее условное динамическое сопротивление находится в пределах 1,23-1,69МПа.
