Обследование технического состояния и расчет строительных конструкций участка перекрытия над подвальным этажом здания жилого дома по адресу: Московская обл., с.п.Булатниковское, дер.Лопатино, ул.Сухановская, 2, пом.1.
Обследование технического состояния и расчет строительных конструкций участка перекрытия над подвальным этажом здания жилого дома по адресу: Московская обл., с.п.Булатниковское, дер.Лопатино, ул.Сухановская, 2, пом.1.
Заказчик - собственник нежилого помещения.
Цель работы – на основании результатов обследования и проверочных расчетов оценить техническое состояние и несущую способность перекрытия над подвалом в осях 1-5/А-Д в зоне нежилого помещения 1 этажа и установить возможность размещения бассейна.
Здание, в котором расположен обследуемый участок перекрытия, по своему назначению – жилое, 9-этажное, 9-секционное (подъездное), с техническим подвалом, сложной П-образной формы в плане с внутренним двором. Первый этаж предусмотрен нежилым, административным, высотой более 4м. Здание построено в 2018 году с конструктивной схемой из монолитного железобетонного каркаса, с несущими монолитными железобетонными продольными и поперечными стенами (простенками, пилонами), колоннами и несущими монолитными железобетонными плитами перекрытий. Фундаменты под секции жилого дома выполнены монолитными железобетонными плитами, смонтированными по грунтам основания с щебеночной подготовкой. Пространственная неизменяемость и устойчивость здания обеспечивается совместной работой несущих стен и жесткими дисками перекрытий и покрытия, а также диафрагм жёсткости и лестнично-лифтовыми узлами. Кровля - плоская, совмещенная с покрытием, с организованным внутренним водоотведением. Кровельное покрытие из битумных рулонных материалов. При выполнении чертежей разбивочные оси были назначены в соответствии с предоставленным Заказчиком проектом шифра 034-20-АР, за относительную отм.±0.000м принят существующий уровень верха плиты перекрытия над подвальным этажом здания жилого дома в пределах обследуемого помещения №1. На момент обследования нежилые помещения в уровне подвала в осях 1-5/А-Д эксплуатировались по прямому назначению, в уровне 1 этажа – не эксплуатировались, планировалось проведение переустройства и перепланировки.
Заказчик планирует выполнить переустройство нежилого помещения №1 под детский оздоровительный центр, связанное с устройством бассейна длиной 16.0м, шириной 3.3м и высотой борта 0,80м на 1 этаже в осях 1-5/А-Д здания, тем самым, увеличив эксплуатационную нагрузку на участок перекрытия.

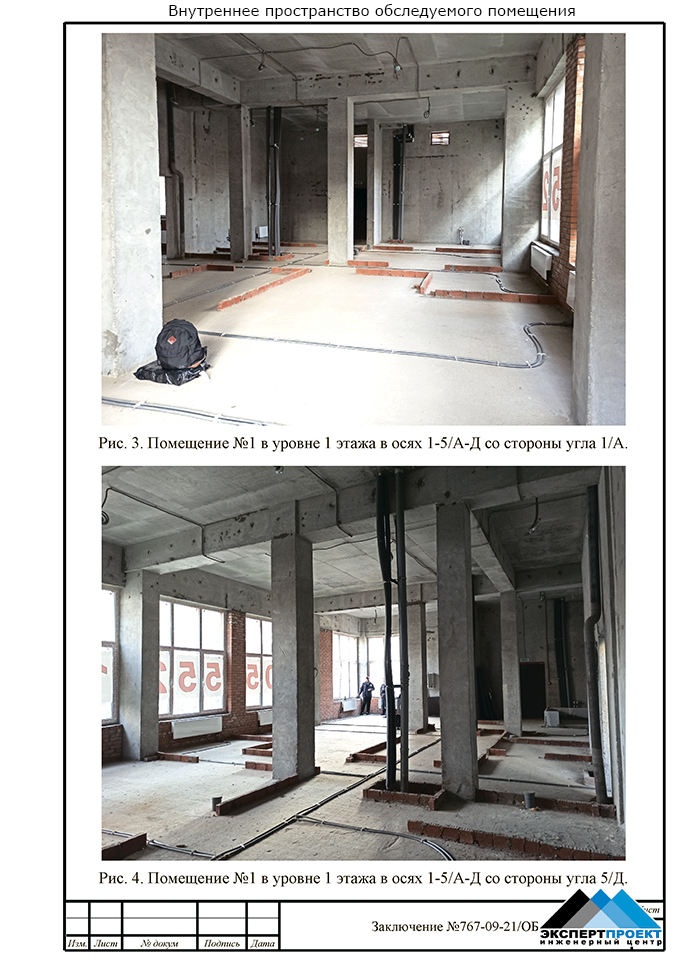

Обследуемое нежилое помещение №1 расположено в секции в проектных осях 1с-7с/Ас-Дс (по альбому КЖ) здания жилого дома (в условных назначенных осях 1-5/А-Д в настоящей работе). Высота подвала в свету составляет 2,75м, высота 1 этажа в свету – 4,56м. Помещение №1 представляет собой свободное пространство с четырьмя монолитными колоннами внутри и четырьмя монолитными пилонами, примыкающими к наружным стенам здания. В наружных стенах по осям 1-5/А и 1/А-Б расположены витражные оконные проемы высотой 2,98м, шириной 2,16-2,6м.

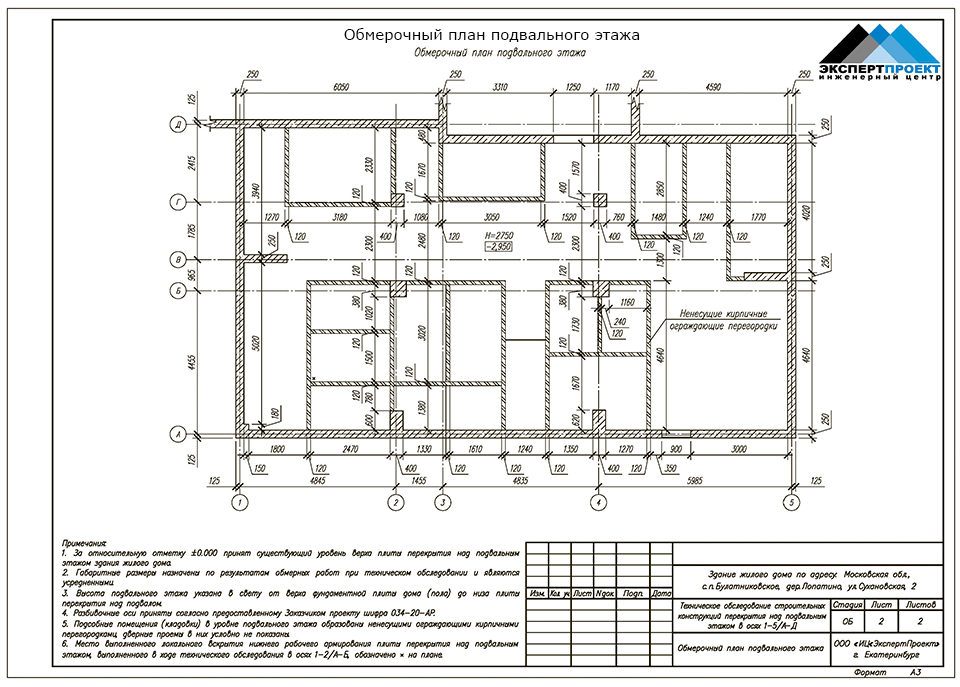

В ходе проведения обследования было выявлено фактическое планировочное решение нежилого помещения в уровне 1 этажа (обмерочный план) и помещений в уровне подвального этажа, которые представлены на листе 1 и 2 Приложения 3. Подсобные помещения (кладовки) в уровне подвального этажа образованы ненесущими ограждающими кирпичными перегородками.
Несущие стены и простенки (пилоны) в обследуемом объеме выполнены монолитными железобетонными толщиной 250мм, опираются на фундаментную монолитную железобетонную плиту на отм.-2,950м в уровне подвала и воспринимают нагрузку от перекрытий и покрытия, участвуют в обеспечении пространственной жесткости и неизменяемости здания.
Колонны выполнены монолитными железобетонными с габаритными размерами 400×400мм по ряду Г и 500×500мм по ряду Б, аналогично опираются на фундаментную монолитную железобетонную плиту на отм.-2,950м в уровне подвала и воспринимают нагрузку от перекрытий и покрытия, участвует в обеспечении пространственной жесткости и неизменяемости здания.
В настоящее время какие-либо дефекты и повреждения, влияющие на прочностные и жесткостные характеристики, а также признаки снижения несущей способности монолитных стен, простенков и колонн в пределах помещения №1 в уровне 1 этажа и подвала в осях 1-5/А-Д здания, отсутствуют.
Перекрытие над подвальным этажом, на которое планируется установить ванную бассейна, выполнено в виде монолитной железобетонной плиты толщиной 200мм, которая опирается на несущие стены, простенки и колонны здания.
По данным предоставленного проекта шифра 11/14-762-2КЖ0.6 установлено, что нижнее рабочее армирование плиты перекрытия на обследуемом участке предусмотрено рабочими стальными арматурными стержнями периодического профиля диаметром 10мм класса А500С, расположенными вдоль цифровых осей (в поперечном направлении) с шагом 200мм, и стержнями периодического профиля диаметром 12мм класса А500С, расположенными вдоль буквенных рядов (в продольном направлении) с шагом 200мм, толщина защитного слоя предусмотрена 25мм. Верхнее рабочее армирование плиты перекрытия на обследуемом участке предусмотрено проектом сеткой из стальных арматурных стержней периодического профиля диаметром 10мм класса А500С, расположенными в продольном и поперечном направлениях с шагом 200×200мм (размер ячейки сетки).

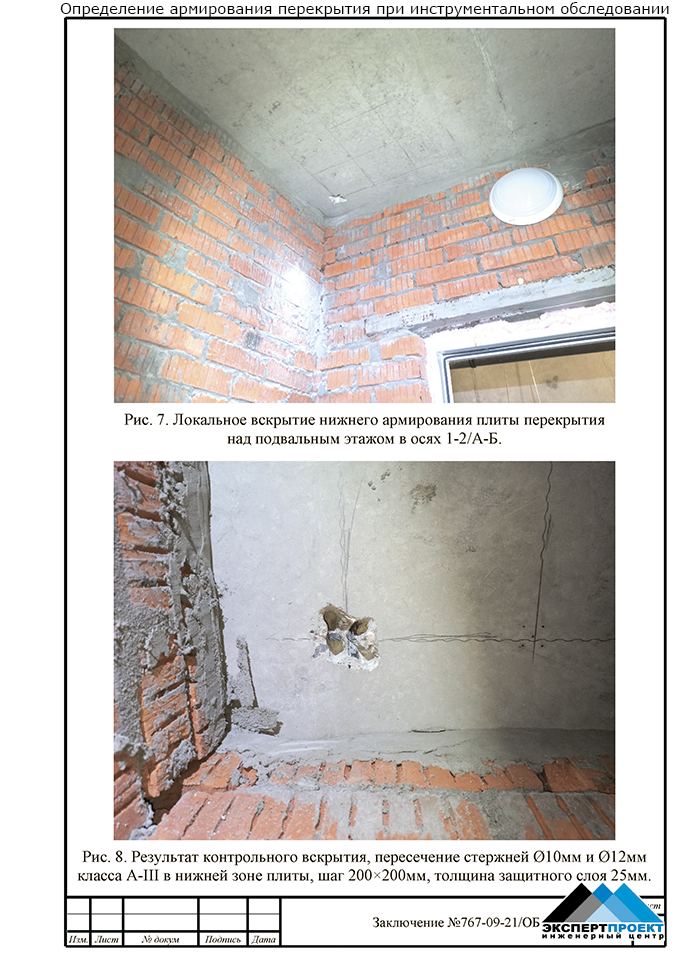

В ходе проведения натурного обследования выполнено контрольное локальное вскрытие плиты перекрытия над подвальным этажом в осях 1-2/А-Б из уровня подвала для определения параметров фактического армирования монолитной железобетонной плиты в нижней зоне. По результатам выполненного вскрытия определено, что плита перекрытия над подвальным этажом на участке обследования армирована стальными стержнями периодического профиля диаметром 10мм класса А-III (А500), уложенными вдоль цифровых осей с шагом 200мм, и стержнями периодического профиля диаметром 12мм класса А-III (А500), расположенными вдоль буквенных рядов с шагом 200мм. Толщина защитного слоя бетона нижнего армирования на участке вскрытия составила 25мм до поверхности нижнего стрежня арматурной сетки. Проектное расположение нижнего рабочего армирования в плите и соблюдение (обеспечение) должного защитного слоя обеспечивается пластиковыми фиксаторами (опорными стульчиками).
Таким образом, фактическое исполнение выявленного рабочего армирования плиты перекрытия над подвальным этажом в осях 1-5/А-Д здания соответствует проектному решению.
Прочность бетона обследуемого участка перекрытия над подвальным этажом в осях 1-5/А-Д определялась экспертным методом с помощью микропроцессорного прибора, в результате которого было установлено, что средняя ударная прочность бетона плиты равна 32,3МПа, что соответствует классу по прочности на сжатие не менее В25 и удовлетворяет данным рабочего проекта.

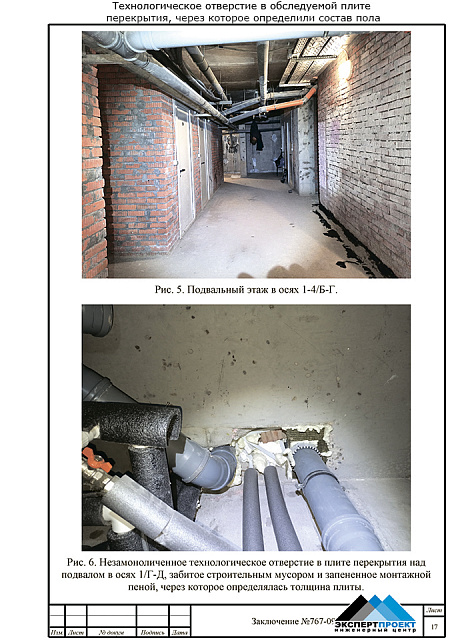

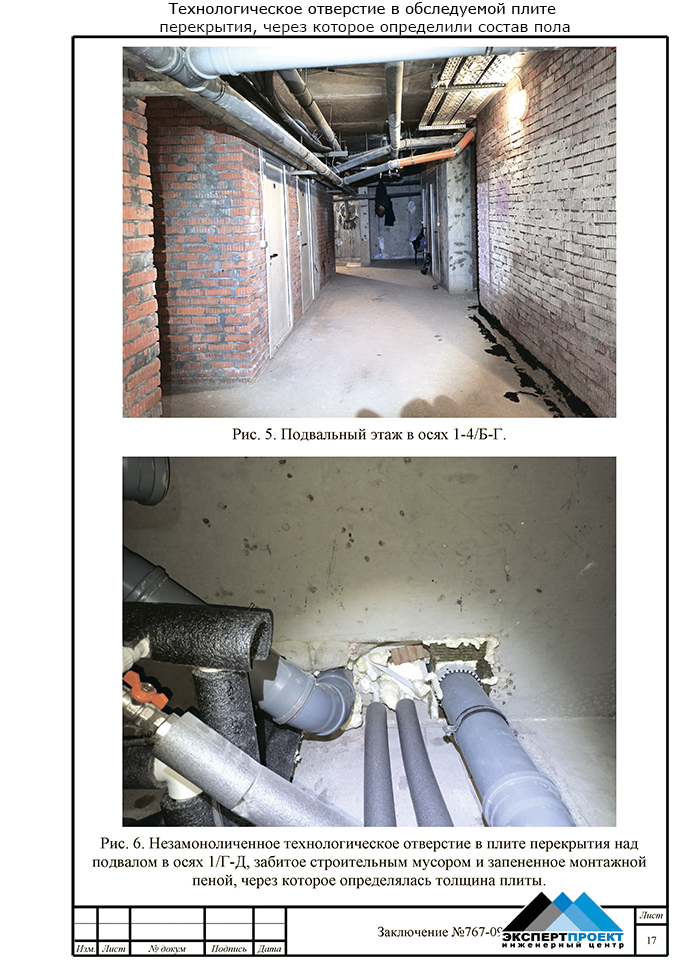

Монолитное железобетонное перекрытие над подвалом в осях 1-5/А-Д работает по многопролетной неразрезной безбалочной схеме и жестко опирается непосредственно на несущие монолитные железобетонные стены, простенки (пилоны) и колонны. При обследовании перекрытия над подвальным этажом (в пределах обследуемого участка), каких-либо дефектов и повреждений нет. Отмечалось незамоноличенное технологическое отверстие в перекрытии над подвалом, примыкающее к наружной стене здания в осях 1/Г-Д, через которое была определена толщина плиты. Рекомендуется замонолитить данное отверстие бетоном, согласно проектному решению.
Проверочный расчет несущей способности участка перекрытия над подвальным этажом в 1-5/А-Д здания выполнялся с целью выявления возможности устройства на нем бассейна. Планируется установка металлической ванны (чаши) бассейна непосредственно на плиту перекрытия в помещении №1 в уровне 1 этажа между наружными простенками (пилонами) по ряду А, осям 2, 4 и внутренними колоннами по ряду Б, осям 2, 4. Детский бассейн планируется заполнять водой на высоту (глубину) 800мм.
